Минитрактор для небольшого фермерского хозяйства – если не необходимая, то весьма полезная техника. Агрегат механизирует вспашку, боронование, культивацию земельного участка, уберет и вывезет урожай с поля, поможет в заготовке кормов. Возможности устройства расширяются дополнительным оборудованием.
На рынке сельхозмеханизмов предложений по минитехнике достаточно, но цены самой простой и малофункциональной машины китайского производства начинаются от 120 тыс. рублей. Домашний умелец может существенно сократить затраты, изготовив миниагрегат, оборудование к нему своими руками.
Выбор параметров будущей машины
Рассмотрим, от каких факторов и параметров зависит стабильность работы минитрактора.
Силовая установка
Мастеру надо четко определиться, что вы хотите самодельным агрегатом делать и на какой площади. От этого в большей степени будет зависеть мощность силовой установки. Накопленный специалистами опыт позволяет рекомендовать:
- установку двигателя 4-7 л.с. при площади обрабатываемого участка до 20 соток;
- 9-17 л.с. до 50 соток;
- 20-40 л.с. до 4 га.
Для работы дополнительного оборудования двигатель должен оборудоваться валом отбора мощности.
Ходовая часть, рулевое управление и трансмиссия

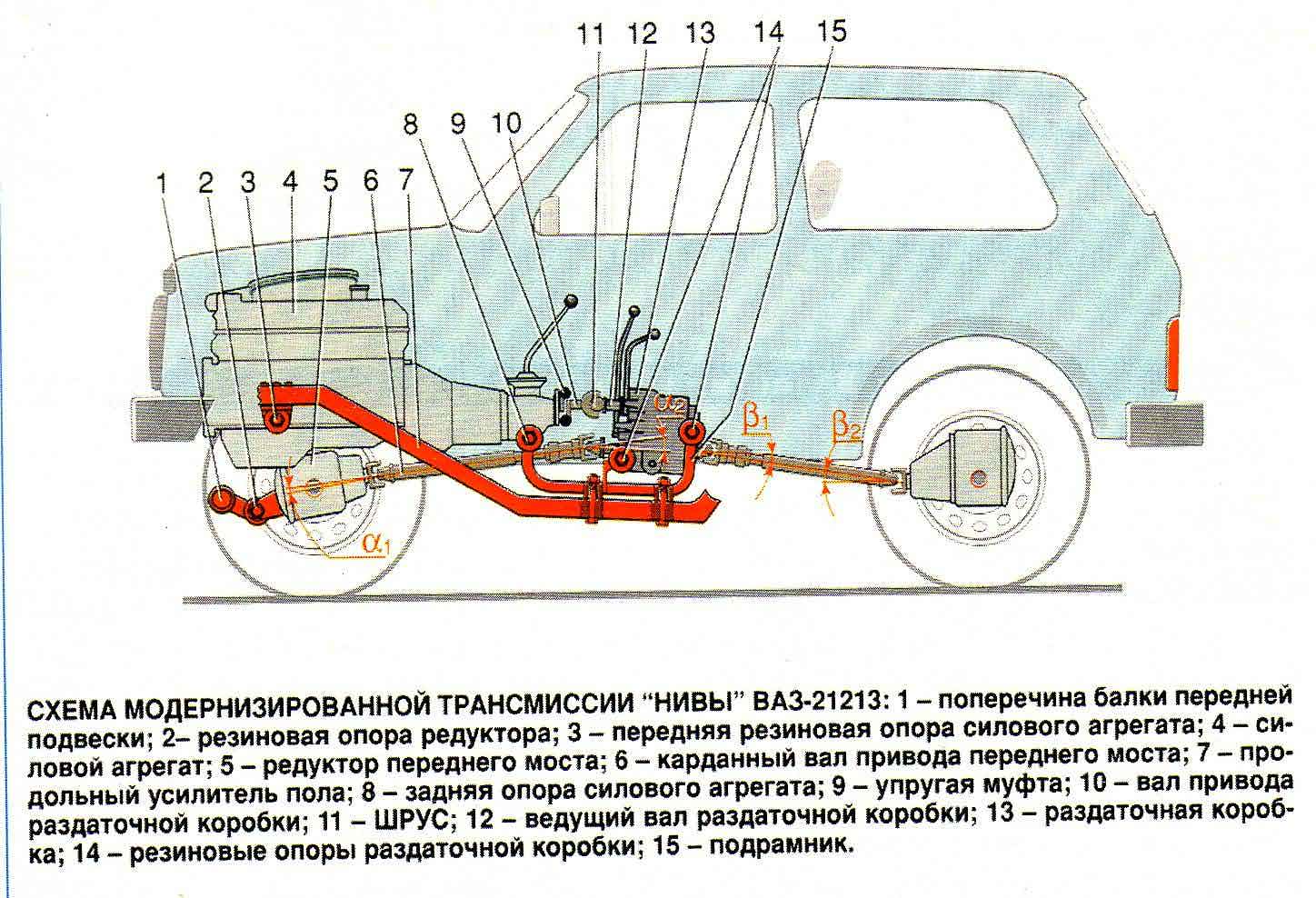

Большинство самодельных агрегатов имеют рамную конструкцию на двух осях с пневмоколесами. Привод может быть на одну или обе оси. Целесообразно применить трансмиссию механического типа с коробкой передач, узлом сцепления, карданными валами и мостами от легкого автомобиля или сельхозтехники.
Таким же образом подбираются узлы рулевого управления, тормозной системы, приборы электрооборудования.
Имея в наличии достаточной производительности гидронасос, гидромоторы, устройства распределения и силовые гидроцилиндры реально оборудовать агрегат полным объемным гидроприводом, что позволит отказаться от механических передач, упростит схему рулевого управления.

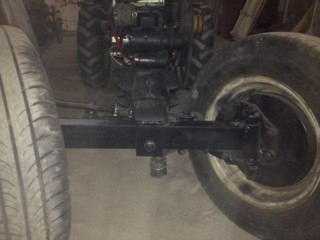

Подобное решение существенно облегчит создание машины с ломающейся рамой – две полурамы соединяются силовым шарнирным узлом, что увеличивает маневренность и проходимость минитрактора, обеспечивает копирование неровностей грунта колесами осей.
Применение движителя гусеничного типа существенно усложняет конструкцию, потребует наличия легких звеньев гусеничной ленты, разработки узлов передачи силового момента на каждую из лент с разными параметрами (для поворота и разворота), установки механизмов натяжения ленты гусениц.
Примеры разработок мастеров-самодельщиков
Обратимся к известным самодельным минитракторам, которые получили достойные отзывы в мире сельскохозяйственной техники собственного изготовления.
Минитрактор «Волчок» с ломающейся рамой
- 1 – шарнирный механизм рамы сочлененного типа (карданная крестовина автомобиля МАЗ);
- 2 – механизм торможения барабанного типа (ГАЗ-51);
- 3 — педальный привод механизма сцепления;
- 4 – узел подвески колес передней оси (ЗАЗ-968);
- 5 –двухцилиндровый дизель 20 л. с.;
- 6 – стартерный пускатель (ГАЗ-51);
- 7- узел глушения выхлопа (ЗАЗ-968);
- 8 – электрогенератор (ГАЗ-53);
- 9 – вентилятор системы охлаждения;
- 10 – насос системы охлаждения;
- 11 – корпус фильтра воздуха;
- 12 – бачок под горючее;
- 13 — привод ручного тормоза;
- 14 – крестовик гидравлической системы;
- 15 – бокс аккумулятора;
- 16 – бак гидросистемы и насос НШ-10;
- 17 – коробка отбора мощности;
- 18 – КПП (ГАЗ-51);
- 19 – колесо (Белорус);
- 20 – шланги гидравлической системы;
- 21 – гидрораспределитель;
- 22 – узел навески (Белорус);
- 23 – место оператора;
- 24 – рычаг КПП;
- 25 – рулевое устройство с усилителем (электрокара);
- 26 – панель приборов (Белорус);
- 27 – радиатор системы охлаждения (Жигули);
- 28 – фильтр масла;
- 29 – насос подачи топлива;
- 30 – педаль газа;
- 31 – колесо (электрокара).
a – поворот налево; b — поворот направо.
